Опис

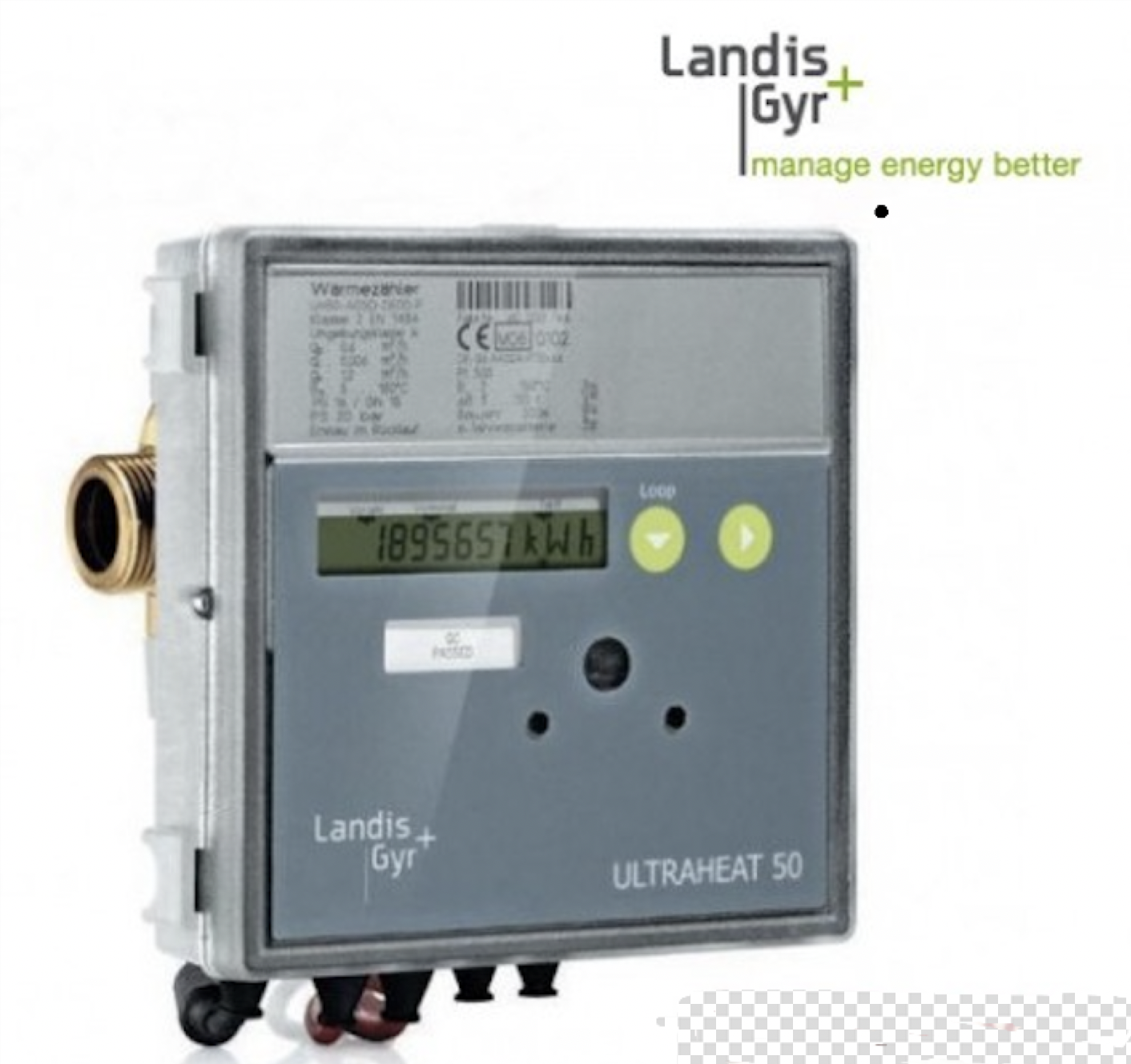

Лічильник тепла Ultraheat T550-UH50-UA00-E теплосчетчик спеціально розроблений для обліку теплової енергії і холоду в замкнутих системах теплопостачання та охолодження. Реалізовано специфічні вимоги постачальників теплової енергії, промислового обліку тепла \ холоду, загальнобудинкового і поквартирного обліку тепла\холоду.
Нові стандарти для вимірювання витрати теплоносія Лічильник Ultraheat T550-UH50-UA00-E поєднує в собі сучасну мікропроцесорну техніку з прогресивним ультразвуковим методом вимірювання, при якому повністю відпадає потреба в механічних рухомих частинах. За рахунок цього дана техніка має високу зносостійкість, довговічністю і майже не вимагає обслуговування. Висока точність і довготривала стабільність гарантують точні і справедливі взаєморозрахунки за теплову енергію. Віддається теплоносієм кількість тепла прямо пропорційно різниці температур води в прямому і зворотному трубопроводах і пройшов через систему обсягом води. Обсяг води вимірюється подачею ультразвукових імпульсів спочатку у напрямку потоку, потім проти нього. Час проходження імпульсу між випромінювачем і приймачем у напрямку потоку скорочується, проти напрямку потоку - відповідно зростає. На основі виміряних часів проходження імпульсів розраховується обсяг, який пройшов через канал вимірювання витрати води. Температури прямого і зворотного потоків вимірюються за допомогою платинових термоперетворювачів опору. На завершення розрахований обсяг теплоносія перемножується з виміряної різницею температур в прямому і зворотному потоках і твір підсумовується з раніше накопиченим кількістю тепла. В результаті спожита кількість тепла реєструється і відображається на дисплеї в фізичних одиницях kWh, MWh.
Технічні характеристики (стандартне виконання лічильника теплової енергії)
1. Клас точності -2 (по EN1434)
2. Термометри опору Pt500 - 1,5м (підібрана пара для прямого і зворотного трубопроводів) (Для витратомірів до 6 м / ч прямий датчик температури вбудовується в витратомір)
3. Харчування - літієва батарея "С" (термін служби 6 років)
4. Роздільне виконання теплообчислювача і витратоміра (1,5 м)
5. Вбудована система діагностики забруднення витратоміра з автоматичним регулюванням потужності ультразвуку.
6. Оптичний інтерфейс для зчитування даних і параметрування лічильника теплової енергії
7. Первинна повірка (не потрібна повірка перед установкою)
8. Цельнометаллический ультразвуковий витратомір
9. Підготовка під два комунікаційні модуля (M-bus опція)
