Опис

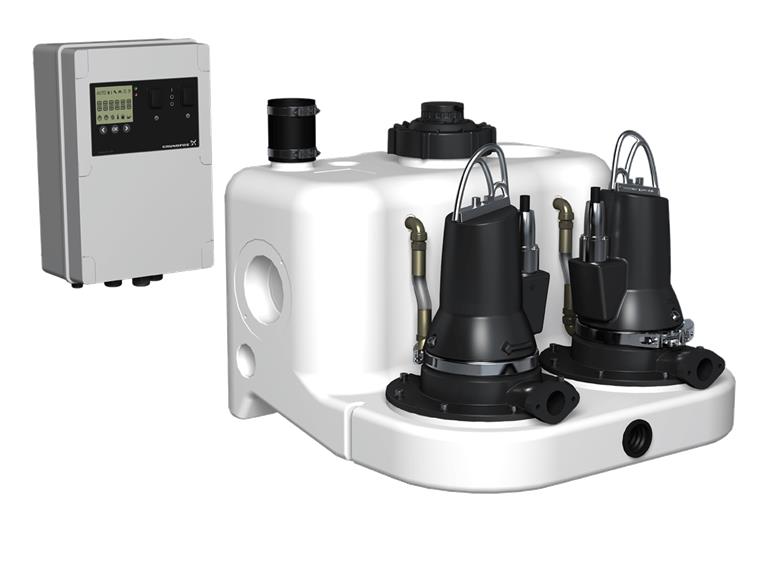

Multilift MDG.09.3.2 Поставляється повністю готовим до установки, складається з герметичного резервуару з двома насосами з ріжучим механізмом і зануреними електродвигунами встановленими на резервуар. Проводногно контролера з датчиком рівня.
Повністю герметичний резервуар володіє всіма необхідними патрубками для підключення впускний труби, зливної труби, вентиляційні труби і ручного мембранного насоса (на замовлення).
Збірний резервуар містить 7 вхідних патрубків по периметру. Вихідний патрубок DN100 дозволяє підключити трубопроводи від 180 і до 315 мм без перехідників. DN100 і DN50 входи на кожній стороні. DN150, DN50 вхід на верхній частині резервуара.
Multilift на схильний до корозії, а також герметичний і осад на дні мінімальний за рахунок спеціальної форми дна бака.
Насос із вихровим робочим колесом і зануреними електродвигунами і безпечної олійно камерою для заливки масла між двома ущільненнями валу. Напірний патрубок з внутрішнім різьбленням 1 1/4 ".
LC221 контролер з мікропроцесором оснащений дисплеєм для повної можливості моніторингу. Насос і датчик підключений до контролера з 4 м або 10 м кабелем і трубою. Кабель живлення 1,5 м з вилкою (з фазоінвертором для 3-х фазний двигун). Безконтактні, пьезо-резистивний датчик тиску підключається всередині шафи, контролюється контролером, з точністю до міліметра і відображається на дисплеї.
Контролер для теплового захисту електродвигуна та контролю роботи насоса. Тепловий захист електродвигуна складається з термічного перемикача в обмотці.
Функції контролера:
- Включення / вимикання одного насоса на основі безперервного сигналу з пьезо-резистивним датчиком
- Захист двигуна за допомогою вимикача і / або вимірювання струму, а також підключення теплових реле.
- Захист двигуна від роботи насухо
- 24 години автоматичної роботи протягом тривалого періоду
Установка часу затримки:
- зупинка затримки
- початок затримки
- Затримка сигналізації (час від появи несправності до тривоги
- вказано), щоб запобігає короткий час на високому рівні тривоги в разі тимчасового високий приплив в бак.
- автоматичне вимірювання струму
Операційні значення:
- Режим роботи (автоматичний, ручний)
- Години роботи
- кількість пусків
Журнал стану:
- Стан насоса (робота, несправність)
- Послідовності фаз несправностей і відсутності фази
- тепловий вимикач
- Високий рівень води (сигналізація)
- Час на обслуговування (за вибором).
- вибір автоматичного скидання аварійного сигналу
- журнал відмов до 20 аварійних сигналів
- вибір між різними рівнями початку
- вибір типу підключеного датчика
- калібрування датчика (установка)
- Вибір інтервалу обслуговування (0, 3, 6 або 12 місяців).
- У стандартній комплектації LC 221 має 4 Безпотенційні виходів для:
- насос працює
- Вихід з ладу насоса
- Високий рівень води сигналізації
- Загальна помилка.
6 цифрових входів для виконання наступних функцій:
Сполучна плата датчика тиску (в зборі)
- Підключення аналогових датчиків (4-20мА або 0-5В)
- Підключення до чотирьох датчиків рівня або реле тиску замість аналогового датчика
- Підключення окремого датчика рівня, який буде використовуватися для повеней
- Виявлення поза Multilift. Підйомні станції часто встановлюється в піддон всередині підвалу - найнижча точка в будівлі. У разі наприклад, Приплив ґрунтових вод або вибух водопроводу, сигналізації буде вказано контролером.
- Підключення зовнішнього скидання тривоги
- Підключення теплових реле електродвигуна.
Multilift відповідає EN12050-1, контролюються інститутом LGA. Відповідає VDE, ТР (ГОСТ), CB, EMV
